| Номер модели: | JC2432R028R |
| МОК: | 50PCS |
| цена: | ￥45/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000PCS/day |

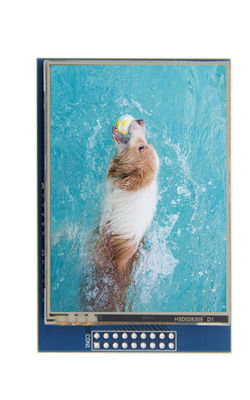

касание 240*320 2,8" 2,8 дюймов сопротивляющееся регулятор экранного дисплея ILI9341 модуля TFT LCD для доски UNO MEGA2560 Arduino
Обеспечьте 51 MCU, stm32 MCU, пример программы Arduino
Характер продукции
| Имя | Параметр |
| SKU | JC2432R028R |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Сопротивляющееся касание |
| Размер экрана | 2,8 (дюйм) |
| Тип | TFT |
| Водитель IC | ILI9341 |
| Разрешение | 240*320 (пиксел) |
| Интерфейс модуля | 8-разрядный параллельный интерфейс |
| Активная область | 43.2*57.6 (mm) |
| Размер PCB модуля | 52.70*78.22 (mm) |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 5V/3.3V |
| Расход энергии | TBD |
| Вес продукта (содержание пакета) | 44 (g) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | LCD_RST | Сигнал возврата автобуса LCD, низкоуровневый возврат |
| 2 | LCD_CS | Сигнал обломока автобуса LCD отборный, низший уровень позволяет |
| 3 | LCD_RS | низший уровень: команда, высокий уровень: данные |
| 4 | LCD_WR | Автобус LCD пишет сигнал |
| 5 | LCD_RD | Автобус LCD прочитал сигнал |
| 6 | GND | Земля силы |
| 7 | 5V | потребляемая мощность 5V |
| 8 | 3V3 | потребляемую мощность 3.3V, этот штырь можно отключить |
| 9 | LCD_D0 | Данные по Bit0 LCD 8-разрядные |
| 10 | LCD_D1 | Данные по Bit1 LCD 8-разрядные |
| 11 | LCD_D2 | Данные по Bit2 LCD 8-разрядные |
| 12 | LCD_D3 | Данные по Bit3 LCD 8-разрядные |
| 13 | LCD_D4 | Данные по Bit4 LCD 8-разрядные |
| 14 | LCD_D5 | Данные по Bit5 LCD 8-разрядные |
| 15 | LCD_D6 | Данные по Bit6 LCD 8-разрядные |
| 16 | LCD_D7 | Данные по Bit7 LCD 8-разрядные |
| 17 | SD_SS | Сигнал обломока автобуса карты SPI SD отборный, низший уровень позволяет |
| 18 | SD_DI | Сигнал автобуса MOSI карты SPI SD |
| 19 | SD_DO | Сигнал МИСО автобуса карты SPI SD |
| 20 | SD_SCK | Сигнал часов автобуса карты SPI SD |
