| Номер модели: | JC3248R035R |
| МОК: | 50PCS |
| цена: | ￥55/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000PCS/day |

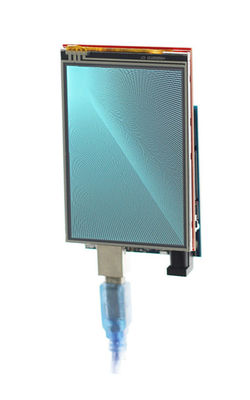

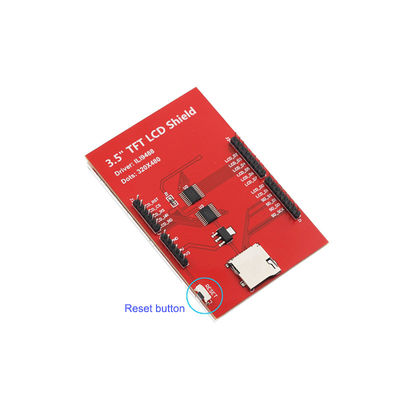

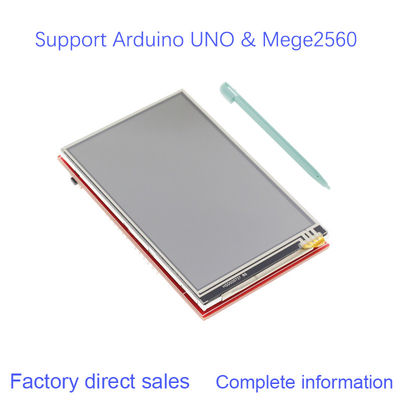

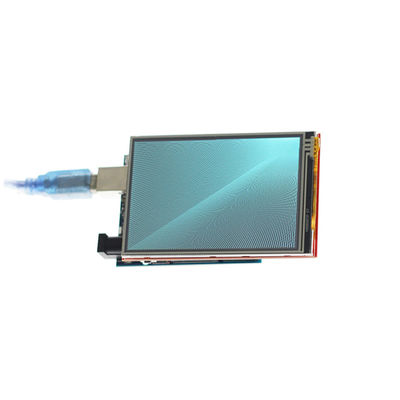

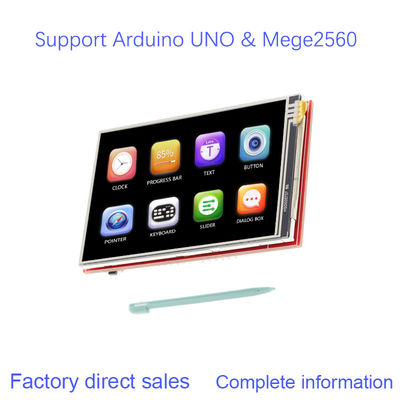

Этот модуль экрана касания с высоким разрешением может достигнуть 480 x 320, и гнездо для платы TF (SD) конструировано на задней части доски, так, что вы сможете легко ввести карту. Экран касания использует касание сопротивления, и обломок касания XPT2046, которое очень чувствительно и удобно для использования. Обломок ровного преобразования на доске, которую можно сразу ввести с материнской платой arduino. Регулятор дефолта ili9488. Вы можете также связаться мы для того чтобы подгонять другие типы касания. Мы обеспечиваем большое количество примеров программы для клиентов для загрузки и для того чтобы выучить.
| Имя | Параметр |
| SKU | JC3248R035R |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Сопротивляющееся касание |
| Размер экрана | 3,5 (дюйм) |
| Тип | TFT |
| Водитель IC | ILI9488 |
| Разрешение | 480*320 (пиксел) |
| Интерфейс модуля | 8-разрядный параллельный интерфейс |
| Активная область | 73.44*48.96 (mm) |

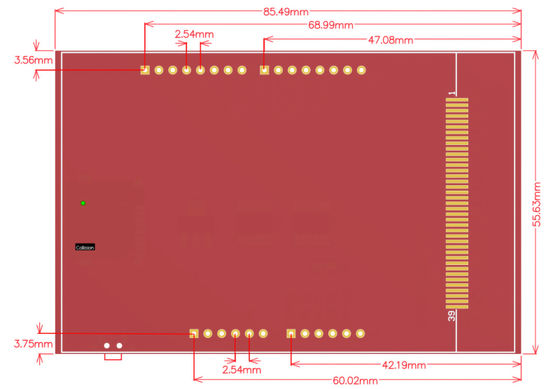

| Размер PCB модуля | 85.49*55.63 (mm) |
| Рабочая температура | -20℃~70℃ |
| Температура хранения | -40℃~70℃ |
| Рабочий потенциал | 5V/3.3V |
| Расход энергии | TBD |
| Вес продукта (содержание пакета) | 44g (имейте экран касания), 55g (не имейте никакой экран касания) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | LCD_RST | Сигнал возврата автобуса LCD, низкоуровневый возврат |
| 2 | LCD_CS | Сигнал обломока автобуса LCD отборный, низший уровень позволяет |
| 3 | LCD_RS | низший уровень: команда, высокий уровень: данные |
| 4 | LCD_WR | Автобус LCD пишет сигнал |
| 5 | LCD_RD | Автобус LCD прочитал сигнал |
| 6 | GND | Земля силы |
| 7 | 5V | потребляемая мощность 5V |
| 8 | 3V3 | потребляемую мощность 3.3V, этот штырь можно отключить |
| 9 | LCD_D0 | Данные по Bit0 LCD 8-разрядные |
| 10 | LCD_D1 | Данные по Bit1 LCD 8-разрядные |
| 11 | LCD_D2 | Данные по Bit2 LCD 8-разрядные |
| 12 | LCD_D3 | Данные по Bit3 LCD 8-разрядные |
| 13 | LCD_D4 | Данные по Bit4 LCD 8-разрядные |
| 14 | LCD_D5 | Данные по Bit5 LCD 8-разрядные |
| 15 | LCD_D6 | Данные по Bit6 LCD 8-разрядные |
| 16 | LCD_D7 | Данные по Bit7 LCD 8-разрядные |
| 17 | SD_SS | Сигнал обломока автобуса карты SPI SD отборный, низший уровень позволяет |
| 18 | SD_DI | Сигнал автобуса MOSI карты SPI SD |
| 19 | SD_DO | Сигнал МИСО автобуса карты SPI SD |
| 20 | SD_SCK | Сигнал часов автобуса карты SPI SD |
