| Номер модели: | JC2432S024R |
| МОК: | 300 |
| цена: | ￥42/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000pcs/day |

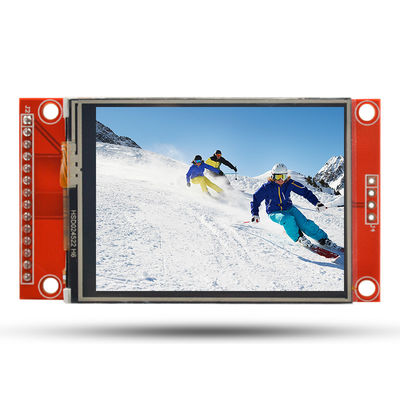

2,4 модуль 2,4" касания SPI LCD TFT дюйма сопротивляющийся экран дисплея модуля дисплея 240*320 ILI9341 TFT умный
| Имя | Параметр |
| SKU | JC2432S024R |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Касание сопротивления |
| Размер экрана | 2,4 (дюйм) |
| Тип | TFT |
| Водитель IC | ILI9341 |
| Разрешение | 240*320 (пиксел) |
| Интерфейс модуля | 4-wire SPI |
| Активная область | 48,96 (l))X36.72 (W) MM |

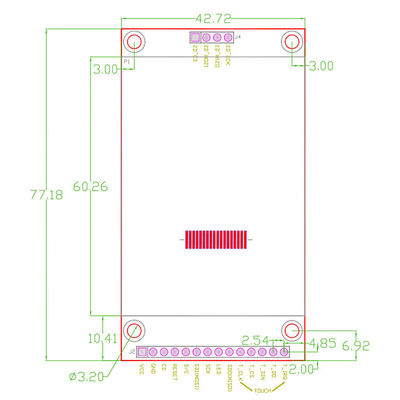

| Внешний размер | 77,18 (L) X42.72 (W) MM |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | час 12:00 |
| Вес продукта (содержание пакета) | 40 (g) |

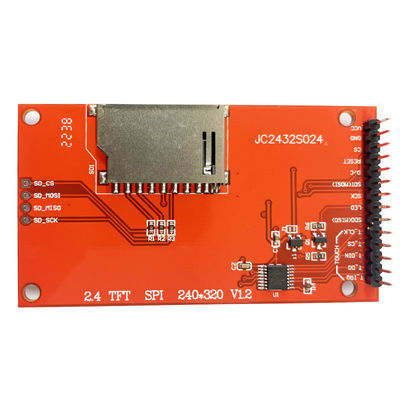

| Номер | Ярлык Pin | Описание Pin |
| 1 | VCC | потребляемая мощность 5,0 |
| 2 | GND | Земля силы |
| 3 | CS | Сигнал обломока LCD отборный, активный низкий уровень |
| 4 | ОСТАТКИ | Сигнал возврата LCD, низкоуровневый возврат |
| 5 | D/C | Выбор регистра контроля |
| 6 | SDI (MOSI) | Передача контрольных данных |
| 7 | SLK | Сигнал часов |
| 8 | СИД | Осветите контроль контржурным светом, высокопоставленное освещение, подключенное с 3.3V |
| 9 | SDO (МИСО) | Автобус SPI прочитал сигнал данных |
| 10 | T_CLK | Сигнал часов автобуса касания SPI |
| 11 | T_CS | Сигнал выбора обломока экрана касания, низкоуровневый позволяет |
| 12 | T_DIN | Входной сигнал автобуса касания SPI |
| 13 | T_DO | Выход автобуса касания SPI |
| 14 | T_IRQ | Сигнал прерывания экрана касания, низкоуровневый когда касание будет обнаружено |
