| Номер модели: | JC3248S035C |
| МОК: | 300 |
| цена: | ￥79/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000pcs/day |

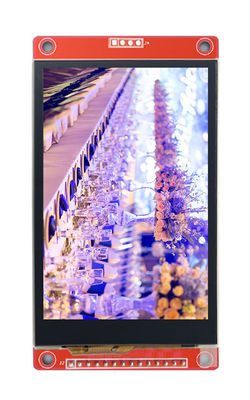

3,5-дюймовый емкостный сенсорный SPI ЖК-модуль TFT Модуль TFT-дисплея 3,5-дюймовый 480*320 SPI Драйвер панели IC ILI9488 Поддержка
Предоставьте 51 MCU, stm32 MCU, образец программы Arduino, скопируйте ссылку для загрузки в браузер, чтобы загрузить информацию:
JC3248S035C — это SPI-модуль с емкостным сенсорным экраном.Сенсорный чип использует GT911, который поддерживает мультитач и обладает сильной защитой от помех.Он широко используется в некоторых промышленных случаях.ЖК-модуль использует 4-проводной метод связи SPI и имеет микросхему драйвера ILI9488 с разрешением 320x480 и сенсорной функцией (опционально).Модуль включает в себя ЖК-дисплей, схему управления подсветкой и схему управления сенсорным экраном.
| Имя | Параметр |
| Артикул | ДЖК3248Р035К |
| Цвет дисплея | Цвет RGB 65K |
| Сенсорный режим | Емкостный сенсорный |
| Размер экрана | 3,5 (дюйм) |
| Тип | TFT |
| ИС драйвера | ИЛИ9488 |
| Разрешение | 320*480 (пикселей) |
| Интерфейс модуля | 4-проводной SPI |
| Активная область | 73,44 (Д)) X 48,96 (Ш) мм |
| Внешний размер | 99,0 (Д) X 54,9 (Ш) мм |
| Рабочая Температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочее напряжение | 3,3 В |
| Угол обзора | 12:00 часов |
| Вес продукта (упаковка, содержащая) | 58(г) |
| Число | Этикетка с булавкой | Пин Описание |
| 1 | ВКК | 5,0 потребляемая мощность |
| 2 | ЗАЗЕМЛЕНИЕ | Силовая земля |
| 3 | КС | Сигнал выбора чипа ЖК-дисплея, активный низкий уровень |
| 4 | ОТДЫХ | Сигнал сброса ЖК-дисплея, сброс низкого уровня |
| 5 | ОКРУГ КОЛУМБИЯ | Выбор регистра управления |
| 6 | СДИ (МОСИ) | Передача данных управления |
| 7 | СКК | Тактовый сигнал |
| 8 | ВЕЛ | Управление подсветкой, высокий уровень освещения, подключение к 3,3 В |
| 9 | СДО(МИСО) | Сигнал чтения данных шины SPI |
| 10 | C_SCL | Емкостный сенсорный тактовый сигнал шины I2C |
| 11 | C_RST | Емкостный сигнал сброса сенсорного экрана, включение низкого уровня |
| 12 | ||
| 13 | C_SDA | Емкостный сенсорный порт данных шины I2C |
| 14 | C_INT | Сигнал прерывания емкостного сенсорного экрана, низкий уровень при обнаружении прикосновения |
