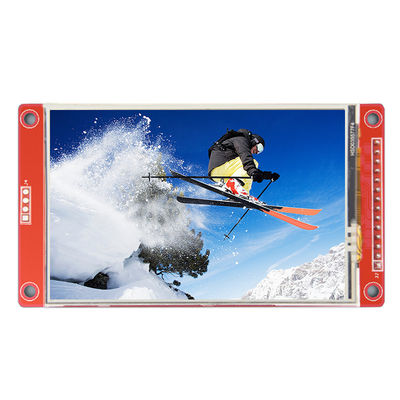

3,5 поддержка IC ILI9488 водителя панели дюйма 480*320 SPI модуля 3,5 дисплея модуля TFT касания SPI LCD TFT дюйма сопротивляющаяся
Обеспечьте 51 MCU, stm32 MCU, пример программы Arduino, скопируйте связь загрузки к браузеру для загрузки информации:
Цепь оборудования модуля LCD состоит из 2 частей: управляемая схема дисплея LCD и освещает управляемую схему контржурным светом.
Управляемая схема дисплея LCD использована для того чтобы контролировать штыри LCD, включая штыри контроля и штыри передачи данных.
Управляемая схема экрана касания может контролировать касание экрана касания соответствуя и касаться координированное чтение (экран касания опционный).
Осветите управляемую схему контржурным светом использует для того чтобы контролировать для того чтобы осветить контржурным светом для того чтобы быть время от времени. Конечно, если осветите, то контржурным светом не требует, что быть проконтролированным, осветите штырь контржурным светом контроля смогите сразу быть соединено с электропитанием 3.3V без использования цепи.
Модуль LCD использует 4 метод связи провода SPI с водителем IC ILI9488 с разрешением 320x480 и функции касания (опционной). Модуль включает дисплей LCD, освещает сети контроля, и сети контржурным светом управлением экрана касания.
| Имя | Параметр |
| SKU | JC3248R035R |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Сопротивляющееся касание |
| Размер экрана | 3,5 (дюйм) |
| Тип | TFT |
| Водитель IC | ILI9488 |
| Разрешение | 320*480 (пиксел) |
| Интерфейс модуля | 4-wire SPI |
| Активная область | 73,44 (l))X48.96 (W) MM |
| Внешний размер | 99,0 (L) X54.9 (W) MM |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | час 12:00 |
| Вес продукта (содержание пакета) | 55 (g) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | VCC | потребляемая мощность 5,0 |
| 2 | GND | Земля силы |
| 3 | CS | Сигнал обломока LCD отборный, активный низкий уровень |
| 4 | ОСТАТКИ | Сигнал возврата LCD, низкоуровневый возврат |
| 5 | D/C | Выбор регистра контроля |
| 6 | SDI (MOSI) | Передача контрольных данных |
| 7 | SCK | Сигнал часов |
| 8 | СИД | Осветите контроль контржурным светом, высокопоставленное освещение, подключенное с 3.3V |
| 9 | SDO (МИСО) | Автобус SPI прочитал сигнал данных |
| 10 | T_CLK | Сигнал часов автобуса касания SPI |
| 11 | T_CS | Сигнал выбора обломока экрана касания, низкоуровневый позволяет |
| 12 | T_DIN | Входной сигнал автобуса касания SPI |
| 13 | T_DO | Выход автобуса касания SPI |
| 14 | T_IRQ | Сигнал прерывания экрана касания, низкоуровневый когда касание будет обнаружено |
