| Номер модели: | JC1216S018N |
| МОК: | 300 |
| цена: | ￥24/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000pcs/day |
Цепь оборудования модуля LCD состоит из 2 частей: управляемая схема дисплея LCD и освещает управляемую схему контржурным светом.
Управляемая схема дисплея LCD использована для того чтобы контролировать штыри LCD, включая штыри контроля и штыри передачи данных.
Осветите управляемую схему контржурным светом использует для того чтобы контролировать для того чтобы осветить контржурным светом для того чтобы быть время от времени. Конечно, если осветите, то контржурным светом не требует, что быть проконтролированным, осветите штырь контржурным светом контроля смогите сразу быть соединено с электропитанием 3.3V без использования цепи.

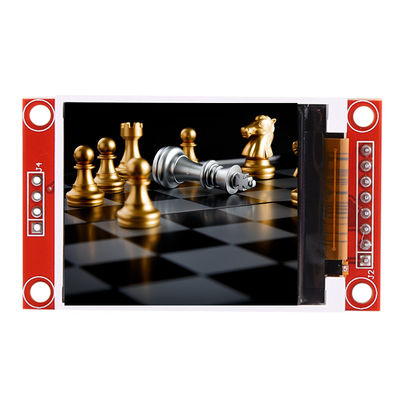

●экран цвета 1,8 дюймов, дисплей цвета поддержки 65K, показывает богатые цвета ·
●128X160 разрешение, ясный дисплей·
●Используя автобус SPI серийный, оно только принимает немного IOs для того чтобы осветить дисплей
●Легкий для того чтобы расширить эксперимент с гнездом для платы SD·
●стандарты процесса Военн-степени, долгосрочная стабилизированная работа ·
●Обеспечьте кладя в основу службу технической поддержки водителя
| Имя | Параметр |
| SKU | JC1216S018N |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Без касания |
| Размер экрана | 1,8 (дюйм) |
| Тип | TFT |
| Водитель IC | ST7735S |
| Разрешение | 128*160 (пиксел) |
| Интерфейс модуля | 4-wire SPI |
| Активная область | 35,04 (L) X28.03 (W) MM |
| Внешний размер | 58,0 (L) X34.7 (W) X2.30 (H) MM |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | час 12:00 |
| Вес продукта (содержание пакета) | 15 (g) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | VCC | потребляемая мощность 5,0 |
| 2 | GND | Земля силы |
| 3 | CS | Сигнал обломока LCD отборный, активный низкий уровень |
| 4 | ОСТАТКИ | Сигнал возврата LCD, низкоуровневый возврат |
| 5 | A0 | Выбор регистра контроля |
| 6 | SDA | Передача контрольных данных |
| 7 | CLK | Сигнал часов |
| 8 | СИД | Подключенный с 3.3V |
