| Номер модели: | JC2424A012N |
| МОК: | 500 |
| цена: | ￥15/pcs |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000pcs/day |
| Имя | Параметр |
| SKU | JC2424A012N |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Без касания |
| Размер экрана | 1,28 (дюйм) |
| Тип | TFT |
| Водитель IC | GC9A01 |
| Разрешение | 240*240 (пиксел) |
| Интерфейс модуля | 8-разрядный параллельный интерфейс |
| Активная область | 32.32.4 (mm) |

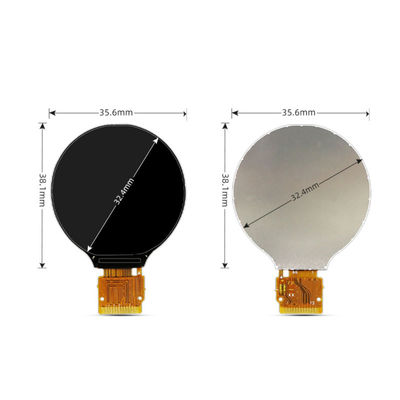

| Внешний размер | 35.6*38.1*1.55 (mm) |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | IPS |
| Вес продукта (содержание пакета) | 15 (g) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | GND | Земля силы |
| 2 | LEDK | Катод СИД |
| 3 | LEDA | Анод СИД |
| 4 | VDD | Электропитание для аналога |
| 5 | GND | Земля силы |
| 6 | GND | Земля силы |
| 7 | D/C | Штырь выбора данным по/команде дисплея |
| 8 | /CS | Штырь выбора обломока |
| 9 | SCL | Сигнал часов |
| 10 | SDA | Передача контрольных данных |
| 11 | ВОЗВРАТ | Сигнал возврата LCD, низкоуровневый возврат |
| 12 | GND | Земля силы |
