| Номер модели: | JC3248A035R |
| МОК: | 500 |
| цена: | ￥39/pcs |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000pcs/day |

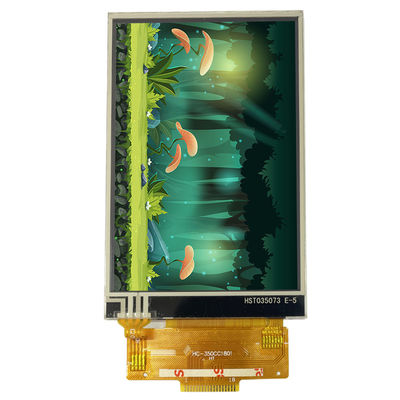

*JC3248A035R 320x480 экран разрешения TFT LCD с сопротивляющимся экраном касания.
*It состоит из панели TFT LCD, водителя IC, FPC, освещает контржурным светом и RTP.
*The освещает яркость контржурным светом о 350cd/m2.
*Specific экраны касания можно конструировать и подгонять.
*Comply со стандартами RoHS.
*If вы не можете найти правое одно, пожалуйста свяжетесь мы для рекомендации.
| Имя | Параметр |
| SKU | JC3248A035C-1 |
| Цвет дисплея | Цвет RGB 65K |
| Режим касания | Касание сопротивления |
| Размер экрана | 3,5 (дюйм) |
| Тип | TFT |
| Водитель IC | IL9488 |
| Разрешение | 320*480 (пиксел) |
| Интерфейс модуля | 4-wire SPI |
| Активная область | 73,44 (L) X48.96 (W) MM |
| Внешний размер | 85,5 (L) X54.94 (W) X3.90 (H) MM |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | час 12:00 |
| Вес продукта (содержание пакета) | 30 (g) |
| Номер | Ярлык Pin | Описание Pin |
| 1 | GND | Земля силы |
| 2 | ВОЗВРАТ | Сигнал возврата LCD, низкоуровневый возврат |
| 3 | SCL | Сигнал часов |
| 4 | RS | Выбор l данным по инструкции: Инструкция h: Данные |
| 5 | CS | Сигнал обломока LCD отборный, активный низкий уровень |
| 6 | SDA | Передача контрольных данных |
| 7 | SDO | Выход контрольных данных |
| 8 | GND | Земля силы |
| 9 | VCC | потребляемая мощность 2.8~3.3V |
| 10 | LEDA | Осветите крайность контржурным светом СИД положительную |
| 11 | K1 | Осветите крайность контржурным светом СИД отрицательную |
| 12 | K2 | Осветите крайность контржурным светом СИД отрицательную |
| 13 | K3 | Осветите крайность контржурным светом СИД отрицательную |
| 14 | K4 | Осветите крайность контржурным светом СИД отрицательную |
| 15 | XL | Ось касания x |
| 16 | YU | Y-osь касания |
| 17 | XR | Ось касания x |
| 18 | YU | Y-osь касания |
