2,8 модуль SPI Lcd показывает дисплей дюйма Ili9341 Spi Tft Lcd модуля 240*320 2,8

Name: 2,8 модуль SPI Lcd показывает дисплей дюйма Ili9341 Spi Tft Lcd модуля 240*320 2,8
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC2432S028R
Price: 45 USD
Availability: InStock

Номер модели:	JC2432S028R
МОК:	300
цена:	￥45/PCS
Условия оплаты:	L/C, T/T
Способность к поставкам:	5000pcs/day

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Размер:

2.8inch

Разрешение:

240*320

Касание:

Сопротивляющееся касание

имя:

JC2432S028R

Внешний размер:

86,00 (L) X50.00 (W) MM

Visual angle:

12:00 o'clock

Выделить:

2 8 модуль дисплея модуля SPI Lcd

SPI показывают модуль 240*320 2

Описание продукта

касание 2,8" сопротивления 2,8 дюймов оригинал фабрики дисплея модуля TFT экрана дисплея SPI LCD TFT 240*320 ILI9341 умный

2,8 модуль SPI Lcd показывает дисплей дюйма Ili9341 Spi Tft Lcd модуля 240*320 2,8 0

Модуль LCD использует 4 метод связи провода SPI с водителем IC ILI9341 с разрешением 240x320 и функции касания (опционной). Модуль включает дисплей LCD, освещает сети контроля, и сети контржурным светом управлением экрана касания.

●экран цвета 2.4-inch, дисплей цвета 65K поддержки шестнадцатиразрядный, показывает богатые цвета

●разрешение 240X320 с опционной функцией касания ·

●Используя автобус SPI серийный, оно только принимает немного IOs для того чтобы осветить дисплей

●Легкий для того чтобы расширить эксперимент с гнездом для платы SD ·

●Обеспечьте богатый пример программы ·

●стандарты процесса Военн-степени, длиной

●Обеспечьте кладя в основу службу технической поддержки водителя

Параметры продукта

Имя	Параметр
SKU	JC2432S028N
Цвет дисплея	Цвет RGB 65K

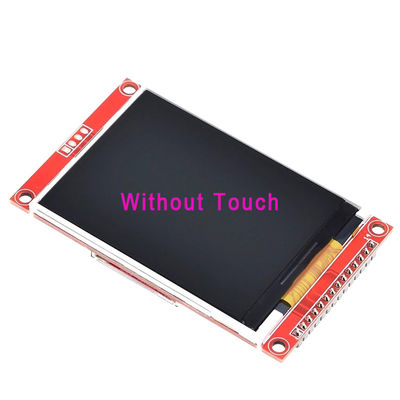

Режим касания	Без касания
Размер экрана	2,8 (дюйм)
Тип	TFT
Водитель IC	ILI9341
Разрешение	240*320 (пиксел)
Интерфейс модуля	4-wire SPI
Активная область	57,60 (l))X43.20 (W) MM

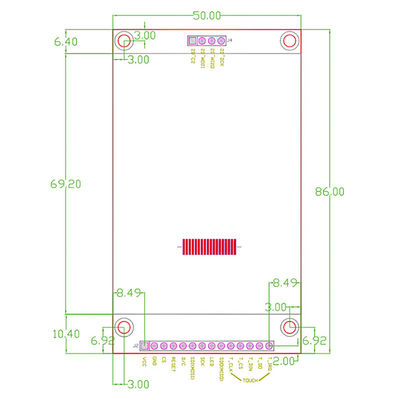

Внешний размер	86,00 (L) X50.00 (W) MM
Рабочая температура	-20℃~60℃
Температура хранения	-30℃~70℃
Рабочий потенциал	3.3V
Визуальный угол	час 12:00
Вес продукта (содержание пакета)	48 (g)

Определение интерфейса

Номер	Ярлык Pin	Описание Pin
1	VCC	потребляемая мощность 5,0
2	GND	Земля силы
3	CS	Сигнал обломока LCD отборный, активный низкий уровень
4	ОСТАТКИ	Сигнал возврата LCD, низкоуровневый возврат
5	D/C	Выбор регистра контроля
6	SDI (MOSI)	Передача контрольных данных
7	SCK	Сигнал часов
8	СИД	Осветите контроль контржурным светом, высокопоставленное освещение, подключенное с 3.3V
9	SDO (МИСО)	Автобус SPI прочитал сигнал данных
10	T_CLK	Сигнал часов автобуса касания SPI
11	T_CS	Сигнал выбора обломока экрана касания, низкоуровневый позволяет
12	T_DIN	Входной сигнал автобуса касания SPI
13	T_DO	Выход автобуса касания SPI
14	T_IRQ	Сигнал прерывания экрана касания, низкоуровневый когда касание будет обнаружено

2,8 модуль SPI Lcd показывает дисплей дюйма Ili9341 Spi Tft Lcd модуля 240*320 2,8 1

2,8 модуль SPI Lcd показывает дисплей дюйма Ili9341 Spi Tft Lcd модуля 240*320 2,8 5
