| Номер модели: | JC4827M043N |
| МОК: | 50PCS |
| цена: | ￥168/PCS |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000PCS/day |

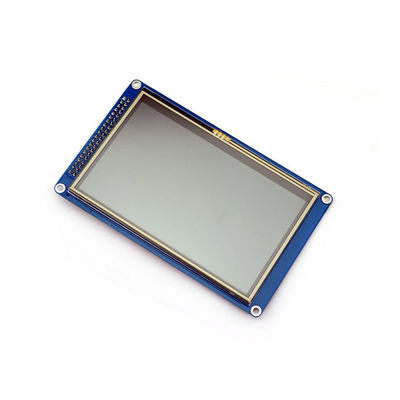

4.3inch без касания 4,3" модуль LCD TFT экрана дисплея 480*272 SSD1963 TFT
1. экран цвета высоко-определения 4.3-inch, дисплей цвета поддержки 16BIT RGB 65K, показывает богатые цвета
2. Экран TN поддержки с 480x272 разрешением, ясное влияние дисплея
3. Переключение автобуса поддержки шестнадцатиразрядное параллельное, быстрая скорость передачи
4. ВСПЫШКА поддержки SPI
5. Приходит с гнездом для платы SD, поддерживает расширение карты SD
6. Поддержка 3 освещает методы контржурным светом контроля (постоянн свет, управление GPIO, управление PWM)
7. Обеспечьте примеры программы для платформ STM32 и C51
8. стандарты процесса Военн-степени, долгосрочная стабилизированная работа
9. Обеспечьте службу технической поддержки для основных водителей
Цвет дисплея: Цвет RGB565 65K
Размер: 4,3 (дюйм)
Тип: TFT
Обломок водителя: никакие
Разрешение: TN: 480x272 (пиксел)
Интерфейс модуля: шестнадцатиразрядный параллельный порт
Тип экрана касания: Без касания
Область показа (зона AA): 95.04.00x53.858 (mm)
Размер базовой платины PCB модуля: 120.00x74.00 (mm)
Работая температура: -10℃~60℃
Температура хранения: -20℃~70℃
Ввод напряжения: 3.3V
Включенный пакет:
Экран *1 цвета высоко-определения дюйма TFT версии 4,3 касания экрана TN сопротивляющийся
Штыри начиная с a и t связанные штыри сопротивляющегося экрана касания;
B. Штыри в начале SD карта SD связали штыри;
Штыри начиная с C AND F связаны с ВСПЫШКОЙ SPI;
D. Остатки штыри связанные с экраном LCD;
E. SPI ВСПЫШКА не припаяно. Если вам нужно использовать его, то пожалуйста припаяйте его себя.
экран 1*touch
| Имя | Параметр |
| SKU | JC4827M043N |
| Цвет дисплея | RGB 565 |
| Режим касания | Без касания |
| Размер экрана | 4,3 (дюйм) |
| Тип | TFT |
| Водитель IC | SSD1963 |
| Разрешение | 480*272 (пиксел) |
| Интерфейс модуля | Параллельный порт 40PIN |
| Активная область | 95,04 (l))X53.86 (W) MM |
| Внешний размер | 120 (L) X74 (W) MM |
| Рабочая температура | -20℃~60℃ |
| Температура хранения | -30℃~70℃ |
| Рабочий потенциал | 3.3V |
| Визуальный угол | час 6:00 |
| Дистанционирование PIN | Дистанционирование PIN |
| Метод соединения | штырь 2,54 |
| Вес продукта (содержание пакета) | 140g |
| Номер | Ярлык Pin | Описание Pin |
| 1 | GND | Земля |
| 2 | 3.3V | потребляемая мощность 3.3V |
| 3 | NC | Пустые ноги |
| 4 | RS | Сигнал регистра/данных отборный, 0: Регистр 1: Данные |
| 5 | WR | Напишите деятельность |
| 6 | RD | Прочитанная деятельность |
| 7 | DB8 | Порт данных |
| 8 | DB9 | Порт данных |
| 9 | DB10 | Порт данных |
| 10 | DB11 | Порт данных |
| 11 | DB12 | Порт данных |
| 12 | DB13 | Порт данных |
| 13 | DB14 | Порт данных |
| 14 | DB15 | Порт данных |
| 15 | CS | Сигнал обломока LCD отборный, активный низкий уровень |
| 16 | F_CS | Внезапный обломок отборный |
| 17 | ОСТАТКИ | Сигнал возврата LCD, низкоуровневый возврат |
| 18 | NC | Пустые ноги |
| 19 | LED_A | Осветите позитв контржурным светом контроля |
| 20 | NC | Пустые ноги |
| 21 | DB0 | Порт данных |
| 22 | DB1 | Порт данных |
| 23 | DB2 | Порт данных |
| 24 | DB3 | Порт данных |
| 25 | DB4 | Порт данных |
| 26 | DB5 | Порт данных |
| 27 | DB6 | Порт данных |
| 28 | DB7 | Порт данных |
| 29 | T_CLK | Сигнал часов автобуса касания SPI |
| 30 | T_CS | Сигнал обломока экрана касания отборный, низший уровень позволяет |
| 31 | T_DIN | Входной сигнал автобуса касания SPI |
| 32 | NC | Пустые ноги |
| 33 | T_DO | Выход автобуса касания SPI |
| 34 | T_IRQ | Сигнал прерывания экрана касания, низкоуровневый когда касание |
| 35 | SD_DO | Штырь вывода данных карты SD |
| 36 | SD_CLK | Штырь часов карты SD |
| 37 | SD_DIN | Штырь ввода данных карты SD |
| 38 | SD_CS | Штырь карты SD отборный |
| 39 | NC | Пустые ноги |
| 40 | NC | Пустые ноги |
