| Номер модели: | JC4827B043N |
| МОК: | 500 |
| цена: | ￥45/pcs |
| Условия оплаты: | L/C, T/T |
| Способность к поставкам: | 5000PCS/day |

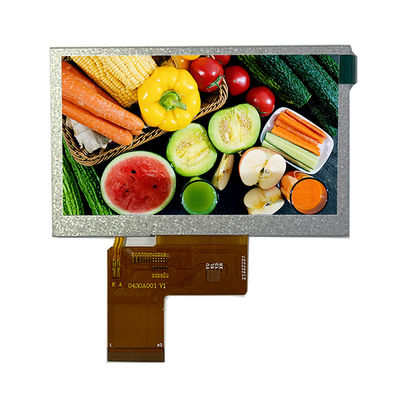

4,3 дюйма без модуля 40PIN RGB дисплея водителя 350 яркого TFT lcd Touch480xRGBx272 ILI6485A
JC4827B043N модуль LCD матрицы цвета активный включая аморфический кремний
TFT (транзистор тонкого фильма). Он составлен панели цвета TFT-LCD, водителя IC, FPC и задней головки светофора. Область показа модуля содержит 480X272pixels. Этот продукт согласовывает с критерей по RoHS экологической
Параметр
| Размер LCD | 4,3 дюйма (диагональ) |
| Тип LCD | TFT |
| Разрешение | 800x480 |
| Размер модуля | 105.45x67.2x3mm |
| Активная область | 95.04x53.856mm |
| Тангаж пиксела | . |
| Осматривая направление | Свободный |
| Осветите контржурным светом | СИД |
| Водитель IC | TBA |
| Температура хранения | -30 до +70 |
| 1 | LEDK | ВОДИТЕЛЬ СИД | Осветите катод контржурным светом. | - |
| 2 | LEDA | ВОДИТЕЛЬ СИД | Осветите анод контржурным светом. | - |
| 3 | GND | ПОСТАВКА PWR | Земля силы. | - |
| 4 | VCC | ПОСТАВКА PWR | Электропитание для вычислительной цепи. | - |
| 5-12 | R0-R7 | I/O | Красная шина данных сигнала. | GND/IOVCC |
| 13-20 | G0-G7 | I/O | Шина данных зеленого сигнала. | GND/IOVCC |
| 21-28 | B0-B7 | I/O | Голубая шина данных сигнала. | GND/IOVCC |
| 29 | GND | ПОСТАВКА PWR | Земля силы. | - |
| 30 | PCLK | I/O | Сигнал часов точки. | - |
| 31 | DISP | I/O | Управление дисплея/выбор режима ожидания. | GND/IOVCC |
| 32 | HSYNC | I/O | Входной сигнал строчной синхронизации. | GND/IOVCC |
| 33 | VSYNC | I/O | Входной сигнал вертикальной синхронизации. | GND/IOVCC |
| 34 | DE | I/O | Данные разрешающий сигнал. | GND/IOVCC |
| 35 | NC | - | Никакой соединитесь. | - |
| 36 | GND | ПОСТАВКА PWR | Земля силы. | - |
| 37 | XL | - | TP вышел сигнал. | - |
| 38 | YD | - | TP вниз с сигнала. | - |
| 39 | XR | - | Сигнал права TP. | - |
| 40 | YU | - | TP вверх по сигналу. | - |
